Клапан ирисовый IRIS 100

Опубликовано: 21-12-2020

У нас в наличии имеется ирисовый клапан IRIS 100



Клапан предназначен для регулирования потока воздуха и измерения его расхода в воздушных каналах круглого сечения.

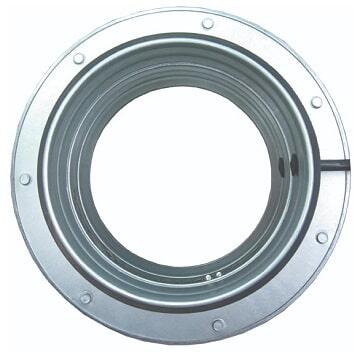

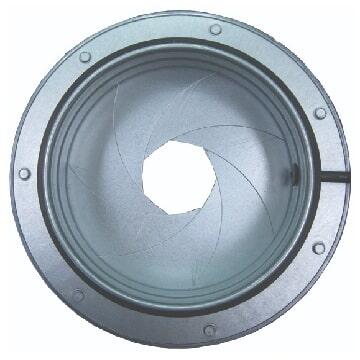

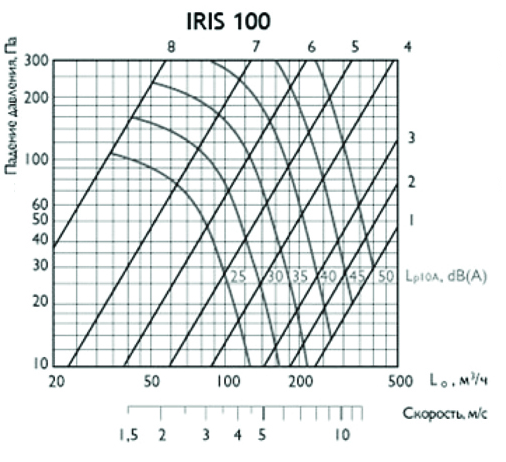

Конструктивно он представляет собой ирисовую диафрагму, установленную в корпусе с круглыми присоединительными патрубками. На корпусе клапана нанесена легко читаемая шкала настройки и установлены соединительные штуцеры для измерения падения давления на нем. Управление воздушными клапанами IRIS осуществляется вручную.

Клапан сохраняет работоспособность и может эксплуатироваться вне зависимости от пространственного положения установки.

Корпус и регулирующие пластины клапанов изготавливаются из стального оцинкованного листа. Патрубки корпуса снабжены резиновыми уплотнениями, что обеспечивает герметичность соединения с воздуховодами.



ПРИЕМУЩЕСТВА ПЕРЕД СТАНДАРТНЫМИ РЕГУЛИРУЕМЫМИ

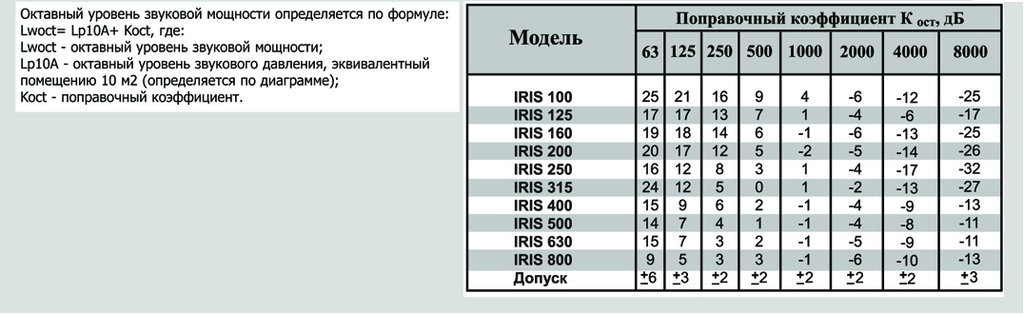

  • более низкий уровень шума;
  • центрирование воздушного потока;
  • фиксированные точки замеров для проведения точных измерений и наладки вентиляционной системы.

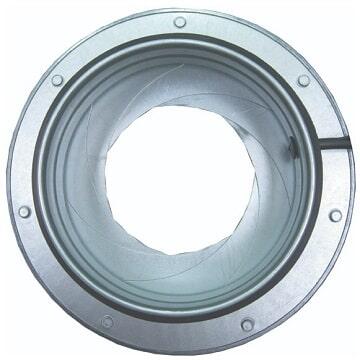

Ирисовая диафрагма открывается полностью, поэтому не требуется сервисная дверца для проведения чистки. В производственную программу входят клапаны диаметром 100 – 800 мм. Максимальная рабочая температура ирисового клапана  IRIS – 85 °С.

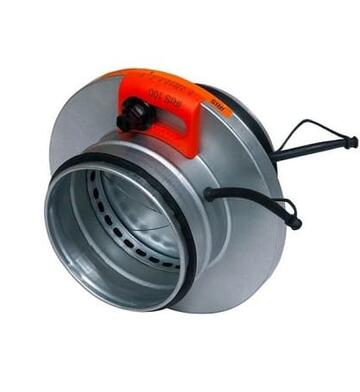

Конструкция ирисового клапана IRIS:
  • Материал изготовления – оцинкованная листовая сталь;
  • Клапан оснащён герметичным резиновым уплотнением;
  • Клапан калибруется на заводе и поставляется в компактной форме;
  • На корпусе клапана имеется понятная шкала настройки и установлены соединительные штуцеры для измерения падения давления на нем.
Монтаж ирисового клапана IRIS:

Во избежание турбулентности воздушного потока, регулирующий клапан IRIS должен быть установлен в соответствии с требованиями по безопасным расстояниям. IRIS обеспечивает проведение точных измерений во всех точках, включая точки вблизи изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки перед воздухораспределителями всех видов.
