Дроссель клапан. Сектор управления.

Опубликовано: 09-12-2021



Дроссель-клапан – специальное устройство в системе вентиляции, которое за счет своей конструкции позволяет регулировать объемы проходящего через систему воздуха. Принято выделять дроссель-клапан прямоугольный и дроссель-клапан круглый.



Сфера применения подобных клапанов довольно широка, особое распространение они получили на пищевых и промышленных предприятиях, где крайне важно обеспечивать достаточный приток свежего воздуха. Использование дроссель-клапанов не допускается во взрывоопасной и агрессивной среде, а также если температура воздуха в системе превышает 80 градусов по Цельсию.

 Дроссель-клапан устанавливается в системе вентилирования в местах ответвлений воздуховодов от центральной магистрали. Устройство позволяет регулировать объемы проходящего воздуха и выравнивать сопротивление для нормальной работы всей системы. У нас в продаже имеются дроссель-клапаны разного диаметра и размера.



Круглые дроссель-клапаны обозначаются как

Помимо распространенных размеров наш цех вент заготовок по согласованию с вами готов выпускать клапаны по индивидуальным размерам.



Типы клапанов



Круглый

Изготавливается из стали толщиной от 0,5 до 1 мм, минимальный диаметр конструкции – 100 миллиметров. Что касается длины, то она зависит от пожеланий клиента. В основном конструкция предусматривает наличие специальной площадки для подведения проводов и установки электропривода;

Прямоугольный

Толщина стали – от 0,5 до 1 мм, минимальные размеры конструкции – 10 см2. К особенностям конструкции можно длину, которую может выбрать потребитель, присутствие пульта управления, изготовленного из пластика, а также площадки для подключения электрического привода.

Устройство и принцип работы

Дроссель-клапан – прямоугольный либо круглый патрубок, внутри которого закреплено металлическое полотно. Управление положением полотна осуществляется посредством электропривода либо вручную, от положения полотна зависят объемы потока воздуха, проходящего через систему.



У электрического привода при управлении клапаном есть следующие преимущества:



  • легкое управление положением полотна в случае, если он находится в труднодоступном месте;
  • легкое управление клапаном, если он имеет слишком большие размеры;
  • есть возможность подключить дроссель-клапан к общей электрической системе вентиляции.



В основном подобные клапаны изготавливают из оцинкованной стали. На рынке представлены конструкции следующего вида:


Обратите внимание на то, что дроссель-клапан не предусмотрен для полного перекрытия потока воздуха в системе вентиляции, так как даже в вертикальном положении через систему проходит около 10 процентов воздушного потока.

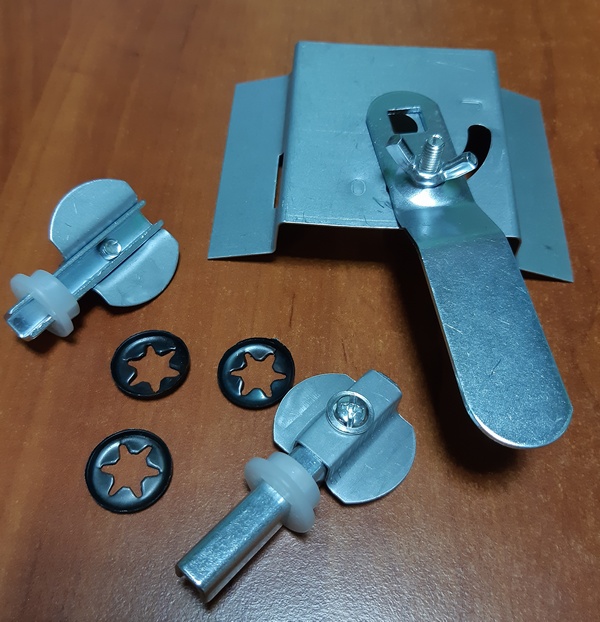

 Регулировка системы в ручном режиме производится с помощью поворота специальной ручки. Каждый поворот наклоняет внутренне полотно на 10-15 градусов, для того, чтобы закрепить ручку в определенном положении, необходимо зафиксировать ее с помощью специального барашка.
